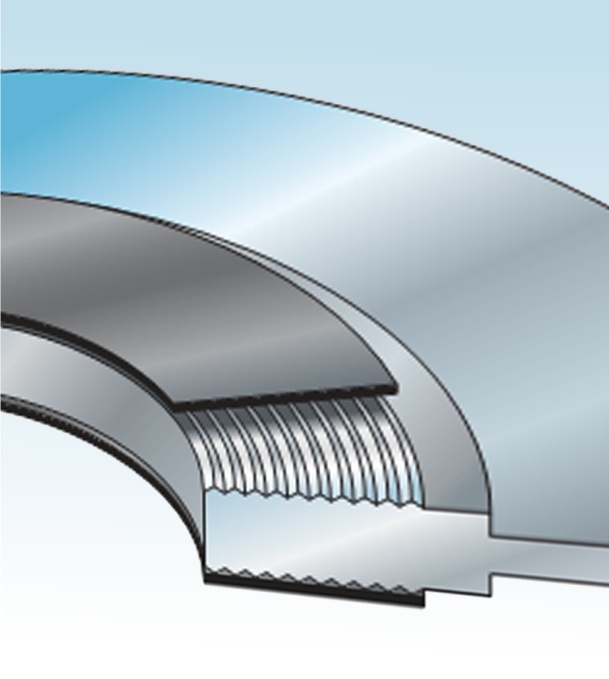

Прокладки ПЗУ являють собою металеву основу (як правило, нержавіюча сталь) з концентричними зубцями, виконаними на ній з обох сторін, і прокладочного матеріалу (терморозширений графіт, PTFE, безазбестовий пароніт), що нанесений на зубчасті поверхні основи. М'який ущільнюючий матеріал сприяє зниженню зусиль затягування, в той час як зазубрена геометрія металевої основи сприяє концентрації напруги на піках зубців і збільшує герметизуючі властивості. Профіль зубців і товщина прокладки підібрані таким чином, що в стиснутому стані профіль прокладки виглядає як черга концентричних зон, в яких знаходиться наповнювач, утворених зубцями прокладки з одного боку та фланцевою поверхнею з іншого.
Прокладка на зубчастій основі особливо добре підходить для теплообмінників і об'єктів, де потрібні прокладки великих діаметрів, так як прокладки інших конструкцій при великих діаметрах мають непостійні прокладочні характеристики і стають крихкими.
Прокладки можуть використовуватися і без покриття, не втрачаючи при цьому своїх ущільнюючих властивостей, але в такому випадку є ризик пошкодження фланцевих поверхонь при великих зусиллях затягування. Ущільнювальний елемент дозволяє захистити фланцеву поверхню від пошкоджень і збільшити ущільнювальні властивості прокладки.
Марки прокладок на зубчастій основі і їх позначення по ТУ
Марка прокладки (позначення згідно ТУ) | Конструкція | Опис | Тип фланця |
ПЗУ-1 |
| Зубчаста основа з внутрішнім і зовнішнім обмежувачами | Фланці з плоскими ущільнюючими поверхнями. Призначення обмежувачів дивіться нижче |
ПЗУ-1п |
| Зубчаста основа з внутрішнім і зовнішнім (плаваючими) обмежувачами | |
ПЗУ-2 |
| Зубчаста основа з зовнішнім обмежувачем | Фланці з плоскими ущільнюючими поверхнями. Зовнішній обмежувач центрує прокладку на фланцевій поверхні |
ПЗУ-2п |
| Зубчаста основа з зовнішнім (плаваючим) обмежувачем | |
ПЗУ-3 |
| Зубчаста основа з внутрішнім обмежувачем | Фланці «виступ-впадина». Внутрішній обмежувач служить для зменшення турбулентності в кільцевій порожнині, перешкоджає скупчення в ній сміття і бруду, а також для відводу тепла, якщо прокладка експлуатується при високих температурах. |
ПЗУ-4 |
| Зубчаста основа без обмежувачів | Фланці "шип-паз" та "виступ-впадина" |
Металева основа є багаторазовою. Після розбирання фланцевого з'єднання з основи видаляють старий шар ущільнювача і, якщо зубчаста поверхня не пошкоджена, покривають її новим шаром ущільнювача. Можливість багаторазового застосування прокладки дуже важлива в тих випадках, коли вартість основи висока (монель або інші спеціальні матеріали).
Максимальні температури застосування матеріалів, з яких виготовляється прокладка на зубчастій основі, приведені нижче:
Матеріал основи | Максимальна температура, °С |
Нержавіюча сталь | +535 - +870* |
Вуглецева сталь | +535 |
Латунь | +260 |
Мідь | +315 |
Алюміній | +425 |
Монель | +815 |
Нікель | +760 |
Інконель | +1100 |
* в залежності від марки нержавіючої сталі | |
Прокладочний матеріал | Максимальна температура, °С |
Терморозширений графіт | +650 |
Фторопласт (PTFE, Teflon) | +260 |
Безазбестовий пароніт | +175 - +400* |
Кераміка | +1100 |
* в залежності від марки безазбестового пароніту | |

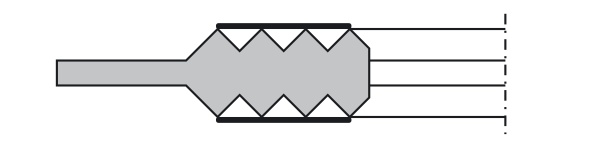

Товщина прокладки вимірюється висотою зубців.
За узгодженням із замовником, для виготовлення прокладок ПЗУ, допускається застосування нестандартних матеріалів листів ущільнювачів і матеріалів основ. При цьому в умовне позначення прокладки, замість позначень матеріалу основи та/або матеріалу шару ущільнювача, вводиться марка металу та/або найменування листа ущільнювача або їх міжнародні торгові марки.
Прокладки можуть бути виконані для фланців по ГОСТ, ОСТ та за міжнародними стандартами ISO, ASME, ANSI, API, DIN.

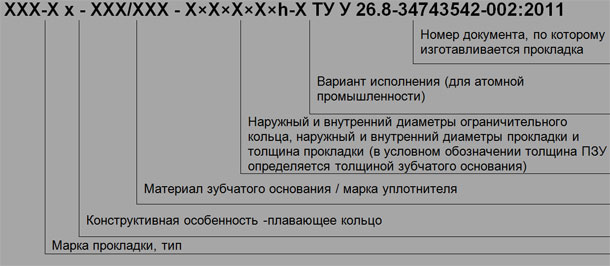

Приклади умовних позначень прокладок при замовленні:
Прокладка на зубчастій основі 08Х18Н10 з ущільнювачем марки ЛГН, зовнішнім діаметром 1400 мм, внутрішнім - 1350 мм, товщиною 4 мм із зовнішнім обмежувальним кільцем Dзовн. рівним 1450 мм, внутрішнім обмежувальним кільцем Dвн рівним 1330 мм:
ПЗУ-1 - 08Х18Н10/ЛГН - 1450х1400х1350х1330х4, ТУ У 26.8-34743542-002: 2011
Прокладка на зубчастій основі із сталі 3, з ущільнювачем марки ЛГН, зовнішнім діаметром 100 мм, внутрішнім - 50 мм, товщиною 4 мм, із зовнішнім плаваючим обмежувальним кільцем Dзовн. рівним 150 мм:
ПЗУ-2П - Ст3/ЛГН - 150х100х50х4, ТУ 26.8-34743542-002: 2011
Прокладка на зубчастій основі із сталі 08Х18Н10 без обмежувальних кілець, з ущільнювачем марки Ф- 4 ТУ 6-05-810-88, зовнішнім діаметром 100 мм, внутрішнім - 50 мм, товщиною 4 мм :
ПЗУ-4 - 08Х18Н10/Ф-4 - 100х50х4, ТУ У 26.8-34743542-002: 2011
Якщо прокладка ПЗУ має конструкцію, що не вказана в таблиці марок прокладок, має перемички для теплообмінників, отвори під болти і тому подібне, то така прокладка виготовляється по кресленню. В умовному позначенні такої прокладки замість геометричних розмірів вказується номер креслення.
