Основне призначення: вилучення відпрацьованої сальникової набивки з сальникових камер насосів, арматури та іншого технологічного обладнання без повного розбирання сальникового вузла.
Переваги:
- Простота використання.
- Зручність: у випадках аварійної заміни ущільнення можливе неповне розбирання арматури або насоса, також при вилученні відпрацьованої сальникової набивки виключене пошкодження поверхні камер та штоків.
- Наявність різних типів змінних насадок: штопорний тип насадки використовують для вилучення сальникових набивок з низькою щільністю (графітових, вуглецевих), а шнековий - для вилучення сальникових набивок з високою щільністю (фторопластових, арамідних, бавовняних, комбінованих).

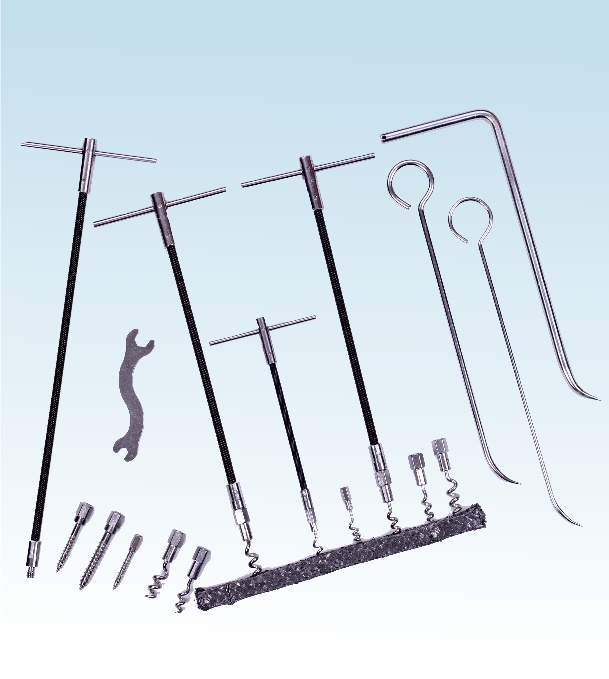

Конструкція гнучких екстракторів, що входять до складу набору:
1) гнучкий вал з оцинкованого сталевого каната;
2) металева Т-подібна ручка;
3) змінні насадки (шнековий тип або штопорний тип). Насадки виготовлені з високоякісної сталі, що дозволяє легко і надійно вкручувати їх в різні типи сальникових набивок.
Склад комплекту:
ГНУЧКІ ЕКСТРАКТОРИ | |||||
№ | Наіменування | Розміри (діаметр, довжина гнучкої частини), мм | Кількість, шт. | Призначення | |
1 | Гнучкий сальниковий екстрактор №1 | 4,8 | 14 | 2 | Для вилучення набивки діаметром від 3 до 10 мм |
2 | Гнучкий сальниковий екстрактор №2 | 6 | 23 | 2 | Для вилучення набивки діаметром від 12 до 18 мм |
3 | Гнучкий сальниковий екстрактор №3 | 6 | 31 | 2 | Для вилучення набивки діаметром від 20 до 50 мм |
НАСАДКИ | |||||
№ | Наіменування | Діаметр, мм | Кількість, шт. | Призначення | |
1 | Змінна штопорна насадка №1 | 6,3 | 3 | Для вилучення набивки діаметром від 3 до 10 мм | |
2 | Змінна штопорна насадка №2 | 7,2 | 3 | Для вилучення набивки діаметром від 12 до 18 мм | |
3 | Змінна штопорна насадка №3 | 9,5 | 3 | Для вилучення набивки діаметром від 20 до 50 мм | |
4 | Змінна шнекова насадка №1 | 4,7 | 1 | Для вилучення набивки діаметром від от 3 до 10 мм | |
5 | Змінна шнекова насадка №2 | 5,8 | 1 | Для вилучення набивки діаметром від 12 до 18 мм | |
6 | Змінна шнекова насадка №3 | 7,5 | 1 | Для вилучення набивки діаметром від 20 до 50 мм | |
ЖОРСТКІ ЕКСТРАКТОРИ | |||||
№ | Наіменування | Розміри (діаметр, довжина жорсткої частини), мм | Кількість, шт. | Призначення | |
1 | Жорсткий сальниковий екстрактор №1 | 3,5 | 25 | 1 | Для вилучення набивки діаметром від 3 до 10 мм |
2 | Жорсткий сальниковий екстрактор №2 | 5 | 25 | 1 | Для вилучення набивки діаметром від 12 до 18 мм |
3 | Жорсткий сальниковий екстрактор №3 | 8 | 23 | 1 | Для вилучення набивки діаметром від 20 до 50 мм |
ДОДАТКОВО | |||||
1 | Ключ гаєчний | 1 | Для затискання змінних шнекових та спіральних насадок на гнучких сальникових екстракторах | ||
2 | Пластиковий бокс | 1 | Для зберігання набору екстракторів | ||
Інструкція із застосування:
1.) Для полегшення вилучення відпрацьованої сальникової набивки необхідно забезпечити максимально можливий доступ в сальникову камеру.
2.) Відповідно до щільності сальникової набивки необхідно обрати тип насадки – штопорний або шнековий. Розмір насадки повинен бути не менше половини перерізу набивки.
3.) Накрутити обрану насадку на гнучкий вал за допомогою різьби.
4.) Встановити екстрактор насадкою вниз в сальникову камеру до зіткнення з відпрацьованою сальниковою набивкою.
5.) Притиснути вал екстрактора до краю сальникової камери і зігнути гнучкий вал екстрактора під кутом 40-60 градусів в зручну сторону.
6.) Вкрутити штопор (шнек) екстрактора в ущільнення, зробивши 4-5 оборотів за годинниковою стрілкою.
7.) При необхідності обертати до повного вкручування штопора (шнека) в ущільнення. (За один прийом рекомендується вкручувати штопор (шнек) на глибину одного-двох шарів ущільнення).
8.) Плавно потягнути ручку гнучкого екстрактора вгору і витягнути ущільнення з сальникової камери.
9.) Викрутити екстрактор із тіла відпрацьованої сальникової набивки, обертаючи його проти годинникової стрілки.
