Терморозширений графіт – це матеріал, отриманий в результаті хімічної та термічної обробки природного графіту. В результаті такої обробки у частинок графіту змінюється просторова геометрія і вони набувають властивості зчіплюватися одна з одною при вальцюванні без будь-яких зв’язувальних речовин.
Як наслідок - виходить новий матеріал, у якого зберігаються всі позитивні властивості графіту (відмінна хімічна стійкість і великий температурний діапазон роботи) і, на додачу, він отримує нові, нетипові для природного графіту властивості – пружність та еластичність.
Властивості терморозширеного графіту:
- вміст вуглецю не менше 99%;
- екологічно безпечний - не містить азбесту та інших канцерогенних речовин;
- матеріал не втрачає пружні властивості в діапазоні температур від -200°C до +450°C (пар +650 °C);
- хімічно інертний в більшості агресивних середовищ; не старіє.
Вихідним матеріалом для виготовлення фланцевих прокладок є листи терморозширеного графіту. Армування листа перфорованою нержавіючою фольгою значно посилює пружні властивості матеріалу та підвищує значення робочого тиску, який витримує прокладка.
Марки листів із терморозширеного графіту та їх позначення згідно ТУ
Позначення по ТУ | ЛГН | ЛГА/П |
Склад | Лист із терморозширеного графіту з інгібітором корозії, неармований | Лист із терморозширеного графіту з інгібітором корозії, армований перфорованою нержавіючою фольгою |
Галузі застосування | Використовується як матеріал для прокладок при високих температурах, але низькому тиску у всіх галузях промисловості. Матеріал легко обробляється | Використовується як матеріал для прокладок трубопроводів і машин, парових систем в хімічній, нафтохімічній, газовидобувній та переробній промисловості |
Розміри, мм | 1000х1000 | 1000х1000, 1500х1500 |
Товщини, мм | 1,0; 2,0; 3,0; 4,0; 5,0 | |
Фізико-хімічні властивості та основні параметри | ||
Максимальна температура, °С | от -200 до +450 (пар +650) | |
Максимальний тиск, МПа | 4 | 14 |
Щільність графіту, г/см3 | 1,0 | 1,0 |
Масовая частка золи, % | 0,77 | |
Масовая частка хлор-іонів, % | 0,005 | |
Товщина вставки, мм | 0 | 0,1 |
Стисливість, % | 40-50 | 30-40 |
Відновлюваність, % | 10-15 | 15-50 |
Листи із терморозширеного графіту використовуються в таких робочих середовищах як: пара, повітря; вода, неорганічні та органічні, важкі та легкі нафтопродукти, азот, аміак, солі, луги, органічні та неорганічні кислоти (включаючи 20%-ву азотну кислоту); природний газ, розчинники, мастила, фенол, циклогексанол, метиленхлорид.
Максимальний тиск і температура не можуть використовуватись одночасно. Конкретне рішення залежить від робочого тиску, температури, агрегатного стану, конструкції ущільнюючого вузла та матеріалу.

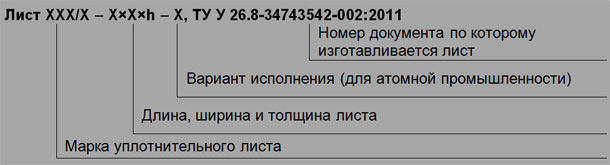

Структура умовних позначень листів згідно ТУ У 26.8-34743542-002:2011
Приклади умовних позначень листа при замовленні:
Лист із терморозширеного графиту, армований перфорованою нержавіючою металевою фольгою з розмірами 1500х1500х3:
Лист ЛГА/П – 1500х1500х3, ТУ У 26.8-34743542-002:2011
Лист із терморозширеного графиту неармований з розмірами 1000х1000х2:
Лист ЛГН – 1000х1000х2, ТУ У 26.8-34743542-002:2011
