Конструктивно прокладки являють собою ущільнюючий матеріал (терморозширений графіт, фторопласт, безазбестовий пароніт, кераміка та ін. прокладочні матеріали) в оболонці із тонкого і м’якого металу (нержавіюча сталь, алюміній, латунь, мідь, інконель).
Комбінуючи матеріал металевої оболонки і внутрішнього наповнювача можна використовувати прокладку в широкому діапазоні температур і робочих середовищ. Варто враховувати, що еластичні та пружні властивості цих прокладок обмежені. Для їхнього застосування потрібна якісна обробка фланцевих поверхонь та їхнє паралельне взаємне розташування.
Марки прокладок завальцьованих в металеву оболонку та їхнє позначення згідно ТУ
Марка прокладки (позначення згідно ТУ) | Опис конструкції |
|
ПЗВ-1 | Ущільнювач поміщений в оболонку, виготовлену з двох смуг металу (найбільш поширений варіант виготовлення) |
|
ПЗВ-2 | Ущільнювач поміщений в оболонку, виготовлену з двох смуг металу гофрованої форми, які сприяють більшій пружності прокладки. |
|
ПЗВ-3 | Ущільнювач поміщений в оболонку, виготовлену з однієї смуги металу. Прокладка має відкриту контактну поверхню і застосовується для фланців з вузькою шириною поверхні, що ущільнюється (мінімум 6,4 мм) для роботи при низьких робочих тисках |
|
ПЗВ-4 | Ущільнювач поміщений в оболонку, виготовлену з однієї смуги металу. Оболонка прокладки накриває ущільнювач внапуск. Такі прокладки так само застосовуються для фланців з вузькою шириною поверхні, яка ущільнюється (мінімум 6,4 мм) для роботи при низьких робочих тисках. |
|
ПЗВ-5 | Ущільнювач поміщений в оболонку, виготовлену з двох смуг металу, замки яких розташовані протилежно один одному. Така конструкція зручна при монтажі прокладки і застосовується при високих тисках робочого середовища |
|
Максимальний тиск робочого середовища - 10 МПа.
Максимальна температура робочого середовища - від - 200°С до 1100°С (залежно від матеріалу оболонки і матеріалу наповнювача):
Матеріал оболонки | Максимальна температура, °С |
Нержавіюча сталь | +535 - +870* |
Вуглецева сталь | +535 |
Латунь | +260 |
Мідь | +315 |
Алюміний | +425 |
Монель | +815 |
Нікель | +760 |
Інконель | +1100 |
* в залежності від марки нержавіючої сталі | |
Маретіал наповнювача | Максимальна температура, °С |
Терморозширений графіт | +650 |
Фторопласт (PTFE, Teflon) | +260 |
Безазбестовий пароніт | +175 - +400* |
Кераміка | +1100 |
* в залежності від марки безазбестового пароніту | |
При виборі матеріалу ущільнення для фланцевого з'єднання, необхідно враховувати багато факторів. Найважливіші з них - це робоча температура і тиск, вид ущільнювального середовища і конструкція фланцевого з'єднання. Важливі також інші чинники, що впливають на ефективність ущільнення, наприклад циклічність роботи, механічні вібрації, точність монтажу та технічний стан фланців.
За узгодженням із замовником, для виготовлення прокладок ПЗВ, допускається застосування нестандартних матеріалів оболонок і наповнювача.
Структура умовних позначень прокладок ПЗВ згідно ТУ У 26.8-34743542-002:2011
Якщо прокладка ПЗВ має нестандартну конструкцію або перегородки для теплообмінників (приварні до основної прокладки або інтегровані з нею по сполученому радіусу), то такі прокладки виготовляються згідно креслення. В умовному позначенні такої прокладки замість геометричних розмірів вказується номер креслення.
Приклади умовних позначень прокладок при замовленні:
Прокладка завальцьована тип 1, матеріал оболонки 08Х18Н10, ущільнювач - лист з терморозширеного графіту неармований (ЛГН), зовнішнім діаметром 1000 мм, внутрішнім - 950 мм, товщиною 4 мм :
ПЗВ-1 – 08Х18Н10/ЛГН – 1000х950х4, ТУ У 26.8-34743542-002:2011
Прокладка завальцьована тип 2, матеріал оболонки – мідь, ущільнювач - лист з терморозширеного графіту неармований (ЛГН), виготовлена по кресленню 120.1015.990:
ПЗВ-2 – Мідь/ЛГН – 120.1015.990, ТУ У 26.8-34743542-002:2011
Прокладка завальцьована тип 3, матеріал оболонки – AISI 304, ущільнювач - лист з терморозширеного графіту неармований (ЛГН), зовнішнім діаметром 560 мм, внутрішнім – 500 мм, товщиною 2 мм:
ПЗВ-3 – AISI 304/ЛГН – 560х500х2, ТУ У 26.8-34743542-002:2011
Прокладка завальцьована тип 4, матеріал оболонки Сталь 08Х18Н10Т, ущільнювач марки ЛГА/П, зовнішнім діаметром 760 мм, внутрішнім - 700 мм, товщиною 3 мм:
ПЗВ-4 – 08Х18Н10Т/ЛГА/П – 760х700х3, ТУ У 26.8-34743542-002:2011

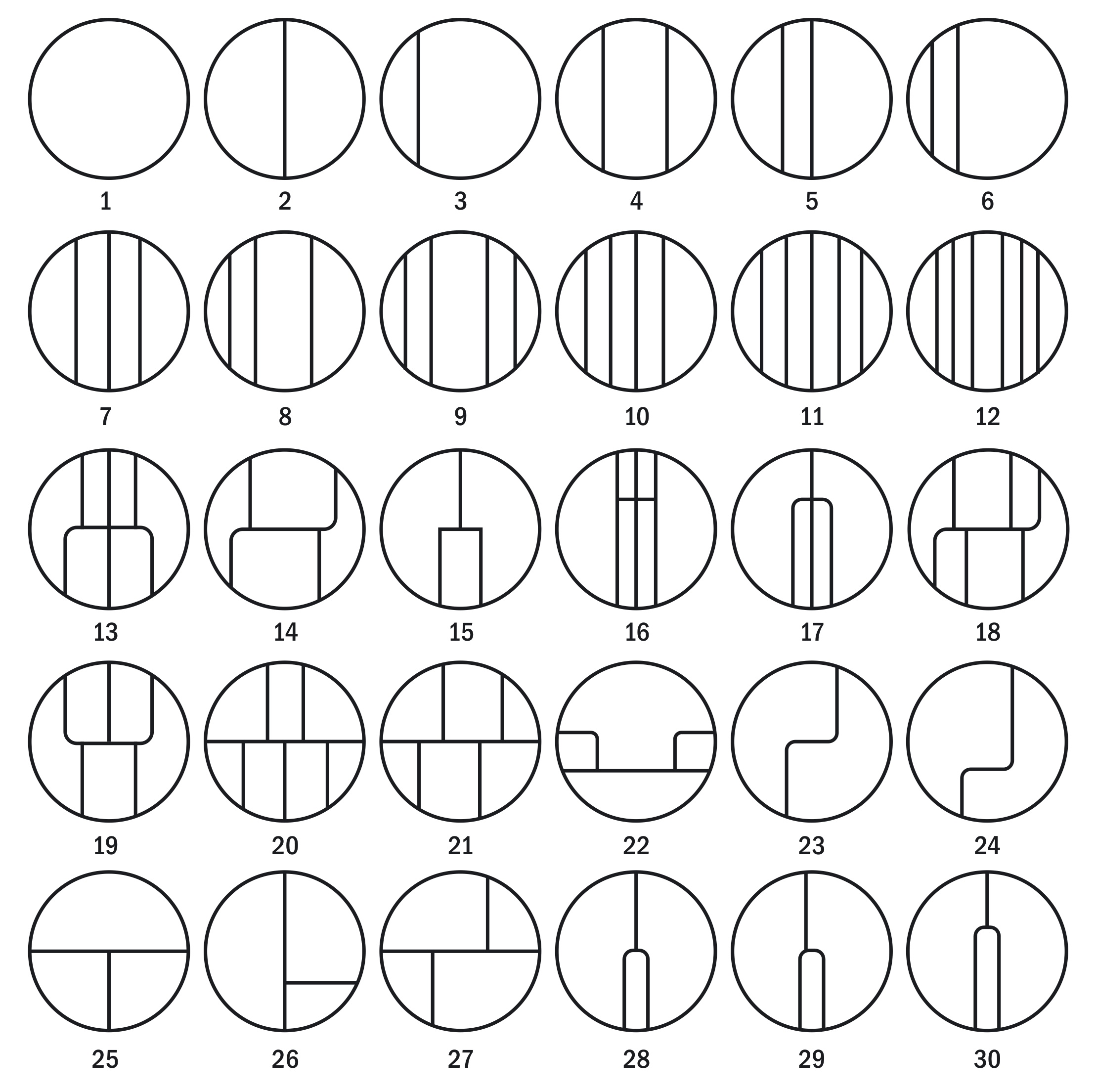

Широке застосування цієї прокладки обумовлено тим, що її можна виготовити разом з ущільнюючими перемичками різної конфігурації і геометричних розмірів. Перемички можуть бути двох типів: 1) зварні; 2) інтегровані
Прокладки завальцьовані в металеву оболонку можуть бути виготовлені для фланців по ГОСТ, ОСТ, за міжнародними стандартами ISO, ASME, ANSI, API, DIN, а також по кресленнях замовника або заводів-виробників обладнання.
