Прокладки широко застосовуються в енергетиці, газовій, нафтопереробній, хімічній, нафтохімічній, металургійній промисловості при тисках до 14МПа і температурах від -200°C до +650°C в залежності від умов експлуатації.
У випадку необхідності, для збільшення максимального тиску, а також для додаткового механічного та хімічного захисту прокладки, виконується завальцювання торців прокладки металом (обтюратором).
При виборі матеріалу ущільнення для фланцевого з'єднання необхідно враховувати багато факторів. Найважливіші з них - це робоча температура і тиск, тип ущільнювального середовища і конструкція фланцевого з'єднання. Важливі також інші чинники, що впливають на ефективність ущільнення, наприклад циклічність роботи, механічні вібрації, точність монтажу або технічний стан фланців.
Правильна конструкція фланцевого з'єднання з правильно підібраним і правильно змонтованим ущільненням може зберігати герметичність з'єднання протягом тривалого періоду експлуатації.Прокладки з терморозширеного графіту можуть бути виконані для фланців за ГОСТ, ОСТ, за міжнародними стандартами ISO, ASME, ANSI, API, DIN, а також за кресленнями замовника чи заводів-виробників обладнання.
Марки прокладок з терморозширеного графіту та їх позначення згідно ТУ
Марка прокладки (позначення згідно ТУ) | Опис конструкції | Конструкція |
ПВЛ-1 – (марка листа) – ОБ | З внутрішнім і зовнішнім обтюратором |  |
ПВЛ-2 – (марка листа) – ОБ | З зовнішнім обтюратором |  |
ПВЛ-3 – (марка листа) – ОБ | З внутрішнім обтюратором |  |
ПВЛ-4 – (марка листа) | Без обтюраторів |  |

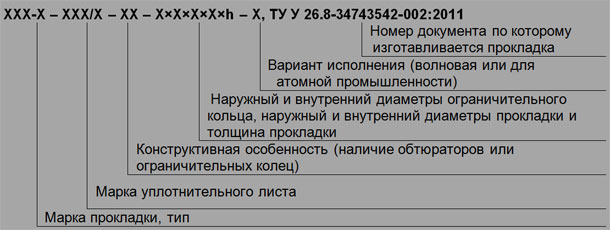

Структура умовних позначень прокладок ПВЛ згідно ТУ У 26.8-34743542-002:2011
Приклади умовних позначень прокладок при замовленні:
Прокладка, вирізана із ущільнюючого листа ЛГА/П зовнішнім діаметром 100 мм, внутрішнім діаметром 50 мм, товщиною 3 мм без обтюраторів:
ПВЛ-4 – ЛГА/П – 100х50х3, ТУ У 26.8-34743542-002:2011
Прокладка, вирізана із ущільнюючого листа ЛГА/П зовнішнім діаметром 100 мм, внутрішнім діаметром 50 мм, товщиною 3 мм з зовнішнім і внутрішнім обтюратором:
ПВЛ-1 – ЛГА/П – ОБ – 100х50х3, ТУ У 26.8-34743542-002:2011
