Спирально-навитые прокладки (СНП)



ТУ У 31208679.001-2000



Наиболее часто встречающееся фланцевое уплотнение. СНП изготавливается из чередующихся слоев V-образно спрофилированной металлической ленты и уплотнительной ленты-наполнителя.



Уплотнение происходит за счет заполнения наполнителем микронеровностей фланцев при обжатии прокладки, а металлическая лента выполняет роль упругого каркаса. В результате такой конструкции СНП обладает хорошими восстанавливающими свойствами и сохраняет уплотняемые свойства при вибрациях, термических расширениях и пульсациях давления в трубопроводах.



Прокладки спирально-навитые предназначены для уплотнения фланцевых соединений арматуры, трубопроводов, сосудов, аппаратов, насосов, а также составных частей аналогичного оборудования в химической, нефтеперерабатывающей, газовой и газоперерабатывающей промышленности, тепловой и ядерной энергетике, судостроении и других отраслях. Главным достоинством таких прокладок является то, что их использование обеспечивает герметичность соединений, увеличивает ресурс уплотнения и снижает потери рабочей среды.



Изготавливаются прокладки спирально-навитые с использованием спирально-навитых металлических полос V-образной формы, а также полосы неметаллического наполнителя. При этом, металлическая полоса удерживает наполнитель, обеспечивая механическое сопротивление и упругость.



Помимо этого, прокладки спирально-навитые могут быть усилены либо внешним центрирующим кольцом, которое позволяет контролировать прокладку и удерживать ее в центре окружности болта, либо внутренним стопорным кольцом, которое позволяет избежать чрезмерного сжатия из-за большой нагрузки при высоком давлении, а также снизить турбулентность во фланцевой зоне.



Преимущества использования:

  • СНП может быть использована до давления в 400 бар (40 МПа) и температуры от -200°C до +1090°C;
  • Благодаря возможности использования различных комбинаций металлов и материалов уплотнителя, прокладка может быть использована в широком диапазоне эксплуатационных режимов;
  • Легко монтируется и удаляется после обслуживания;
  • СНП не повреждает поверхность фланцев;
  • СНП могут быть выполнены по ГОСТ, ОСТ, по международным стандартам ISO, ASME, ANSI, API, DIN, а также по чертежам заказчика или заводов-изготовителей оборудования.



Типы исполнения СНП и их обозначение по ТУ

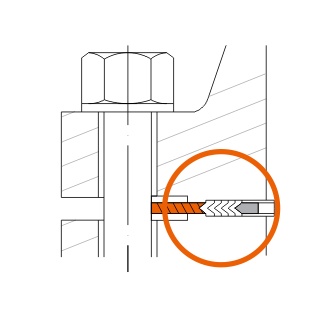

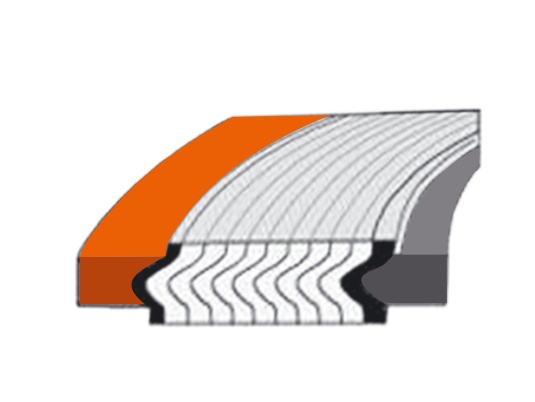

СНП-1 – с двумя ограничительными кольцами



Применяется для фланцев с плоскими уплотнительными поверхностями или «выступ-выступ».

СНП снабжена наружным и внутренним ограничительными кольцами. Назначение колец указано ниже для типов СНП-2 и СНП-3.

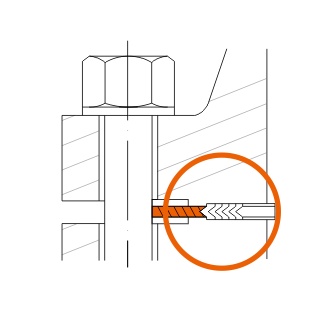

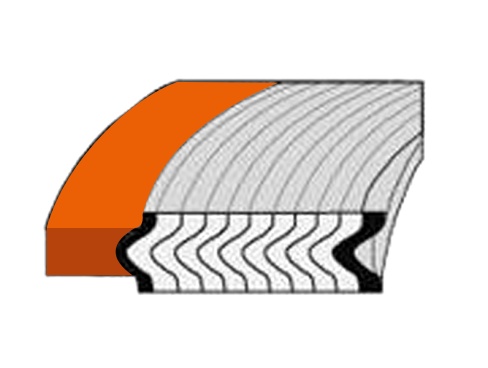

СНП-2 – с наружным ограничительным кольцом

















Применяется для фланцев с плоскими уплотнительными поверхностями или «выступ-выступ».

Наружное ограничительное кольцо предназначено:

1. Для защиты спирально-навитой части от разрыва рабочим давлением;

2. Для защиты спирально-навитой части от пережатия при монтаже;

3. Для центрирования прокладки на герметизирующей поверхности фланцев, так как наружный диаметр ограничительного кольца равен внутреннему диаметру расположенных по окружности фланца крепежных болтов.

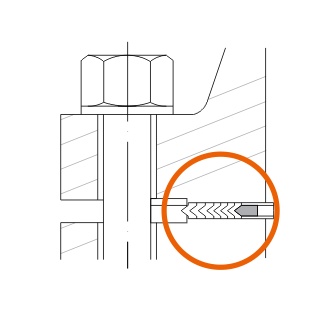

СНП-3 – с внутренним ограничительным кольцом





















Применяется для фланцев «выступ-впадина». Внутреннее ограничительное кольцо предназначено:

1. Для защиты спирально-навитой части от пережатия при монтаже;

2. Для уменьшения турбулентности в кольцевой полости, что защищает фланцы от эрозии, а также для препятствия скопления в этой полости мусора и грязи;

3. Для теплоотвода, если спирально-навитая прокладка эксплуатируется при высоких температурах;

4. Для защиты от проникновения спиральной части во внутреннее пространство трубопровода при пережатии СНП или неправильном выборе размеров.

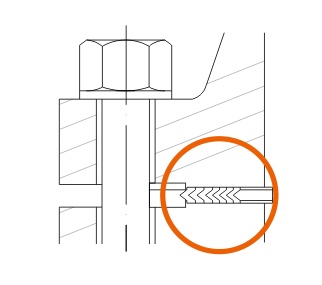

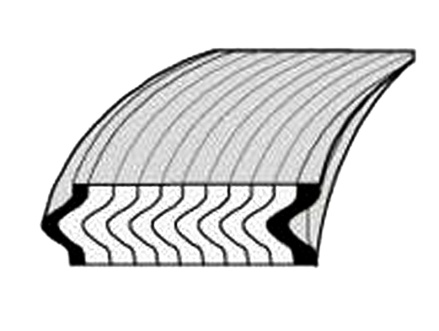

СНП-4 – без ограничительных колец

Применяется для фланцев «шип-паз» или «выступ-впадина» как самостоятельное фланцевое уплотнение. Прокладка изготовлена из V образной металлической ленты, совместно навитой с прокладочным наполнителем.

Материалы ограничительных колец и лент-каркасов, использующиеся для производства СНП

и их обозначение по ТУ



Марки стали

Углеродистая сталь с лакокрасочным или цинковым покрытием

08Х18Н10

03Х17Н13М2

08Х17Н13М2Т

08Х18Н12Т

Импортный аналог

CS

304

316L

316Ti

321

Наружное ограничительное кольцо (обозначение по ТУ)

0

1

2

3

4

Внутреннее ограничительное кольцо

(обозначение по ТУ)

-

1

2

3

4

Каркас

(обозначение по ТУ)

-

1

2

3

4



Материалы лент-наполнителей, использующиеся для производства СНП

и их обозначение по ТУ



Материал

Рабочая температура, °С

Максимальное давление, МПа

Характеристики

Обозначение по ТУ

Терморасширенный графит (ТРГ) с ингибитором коррозии

от -200 до +650

40,0

Хорошие уплотняющие свойства и стойкость в агрессивных средах

0

Фторопласт (ПТФЕ, PTFE, Teflon)

от -200 до +250

10,0

Хорошие уплотняющие свойства и стойкость в агрессивных средах

1



Стандартные толщины спирально-навитой части: 3,2 мм и 4,5 мм. Возможно так же изготовление прокладок с толщинами: 2,5мм; 5,0мм.

Также возможно изготовление прокладок с лентами-наполнителями из керамики, безасбестового паронита и других материалов, а так же с перегородками для теплообменников, автоклавов и других видов оборудования.



Структура условных обозначений прокладок СНП по ТУ У 31208679.001-2000









Примеры условных обозначений прокладок при заказе:

Прокладка типа 1 с размерами: D1 = 250мм, D2 = 200мм, D3 = 150мм, D4 = 120мм, h = 5.0 мм; наружное ограничительное кольцо – углеродистая сталь, лента-каркас – 08Х18Н10 (304), лента-наполнитель – фторопласт, внутреннее ограничительное кольцо – 08Х18Н10 (304):



СНП-1 250х(200х150)х120х5,0, 0(1-1)1, ТУ У 31208679.001-2000



Прокладка типа 3 с размерами: D2 = 87 мм, D3 = 73 мм, D4 = 61 мм, h = 3,2мм; лента-каркас – 03Х17Н13М2 (316L), лента-наполнитель – фольга графитовая, внутреннее ограничительное кольцо – 03Х17Н13М2 (316L):



СНП - 3 (87х73)х61х3,2, (2-0)2, ТУ У 31208679.001-2000
