Прокладки цельнометаллические (кольца Армко)

Прокладки овального и восьмиугольного сечения, линзовые, кольца Армко, Ring Type Joints, API rings



ОСТ 26-845-73, ГОСТ 10493-81, ГОСТ 28759.8-90, ОСТ 26.260.461-99, ASME B 16.20, API 6A, DIN 2696



Прокладки фланцевые цельнометаллические применяются для герметизации фланцевых соединений арматуры, трубопроводов, сосудов, аппаратов



Они представляют собой механически обработанное кольцо с различным профилем в поперечном сечении. Данные прокладки применяются в газовой, нефтеперерабатывающей, химической, нефтехимической, металлургической промышленности и энергетике. Цельнометаллические прокладки могут выдерживать давление до 138 МПа и температуру до +1000°C в зависимости от среды и материала прокладки.



Основные материалы из которых они изготавливаются: нержавеющая сталь, углеродистая сталь, алюминий, монель, никель, инконель, титан, медь. Важное требование при выборе материала – его твердость должна быть меньше твердости фланцев, чтобы не деформировать фланцевые поверхности при зажатии прокладки.

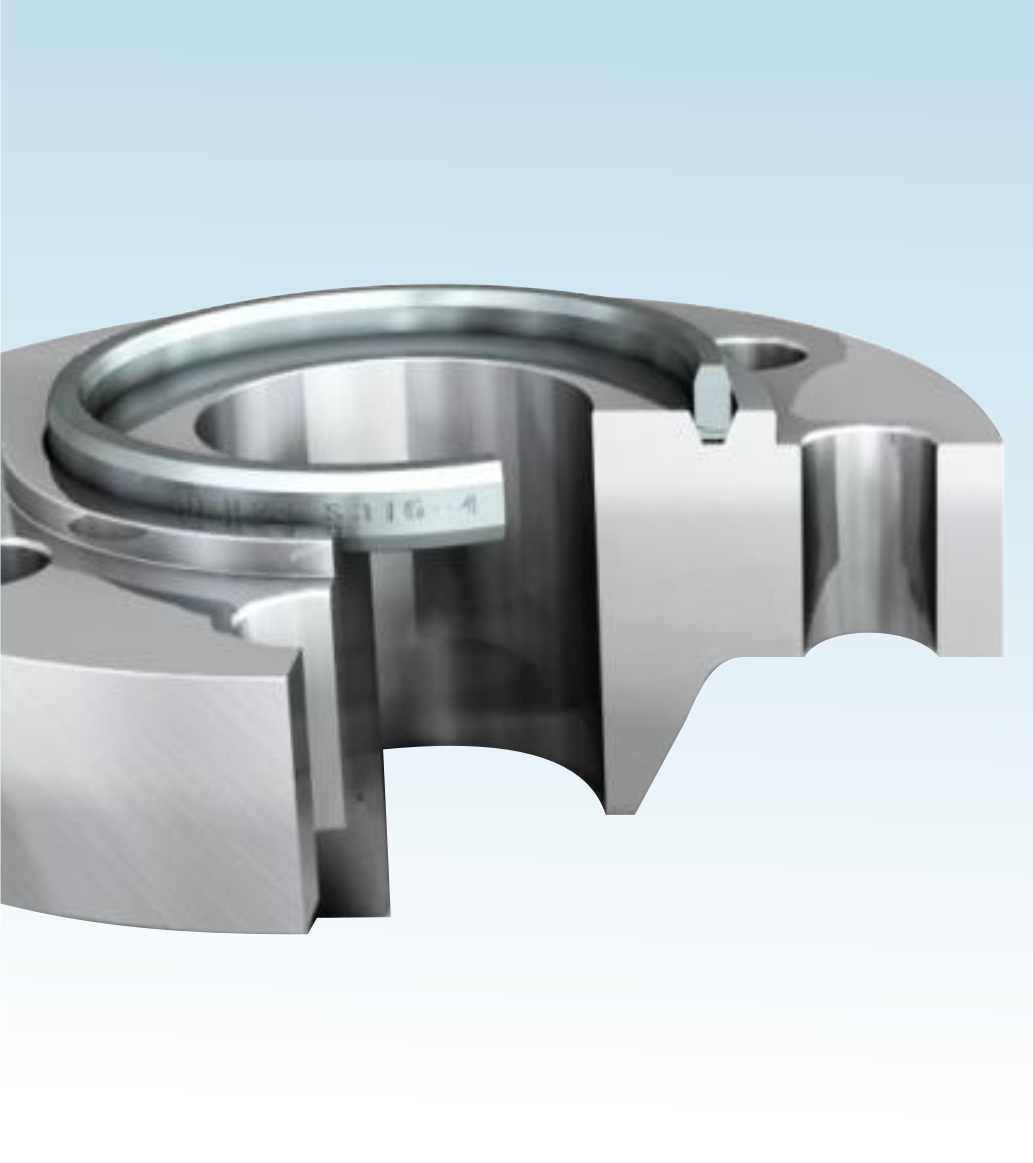

При затяжке, под сжимающей нагрузкой, прокладки пластически деформируются и заполняют микронеровности паза фланца. Так как данные прокладки изготавливаются из металла, то их восстанавливаемость и упругость очень малы. Уплотнение фланцевого соединения в этом случае обеспечивается и поддерживается действием усилия затяжки на прокладку.





Тип профиля

Описание (нормативный

документ)

Тип фланца

Максимальное

давление

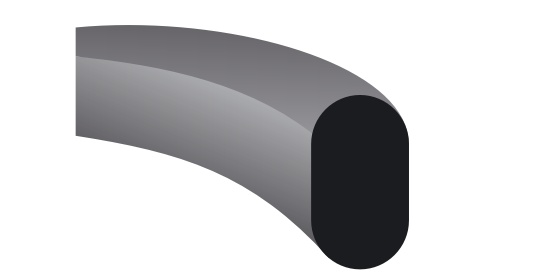

Овальный

(ОСТ 26.260.461-99)

ГОСТ 12815-80 исполнение 7

16 МПа

R

(ASME B 16.20 и API 6A)

ASME B 16.5 и API 6B

6,250 psi (43 МПа) для

ASME B 16.5

5,000 psi (34,5 МПа)

для API 6A

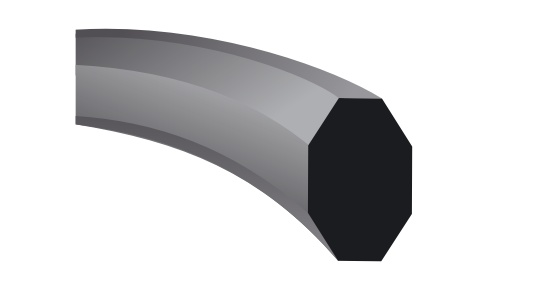

Восьмиугольный

(ГОСТ 28759.8-90,

ОСТ 26.260.461-99)

ГОСТ 12815-80 исполнение 7

16 МПа

R

(ASME B 16.20 и API 6A)

ASME B 16.5 и API 6B

6,250 psi (43 МПа) для

ASME B 16.5

5,000 psi (34,5 МПа)

для API 6A



RX

(ASME B 16.20 и API 6A)

ASME B 16.5 и API 6B

70 МПа

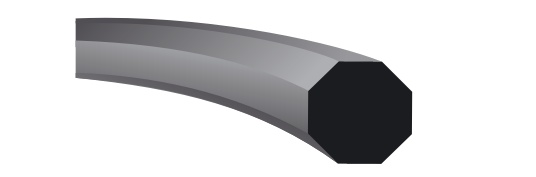

BX

(API 6A)

API 6BX

138 МПа



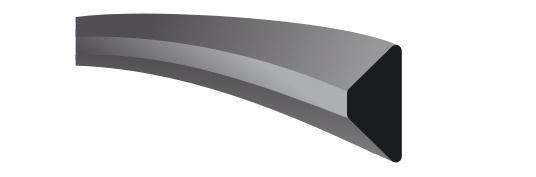

Линзовый

(ГОСТ 10493-81, DIN 2696)

ГОСТ 12815-80 исполнение 6

100 МПа

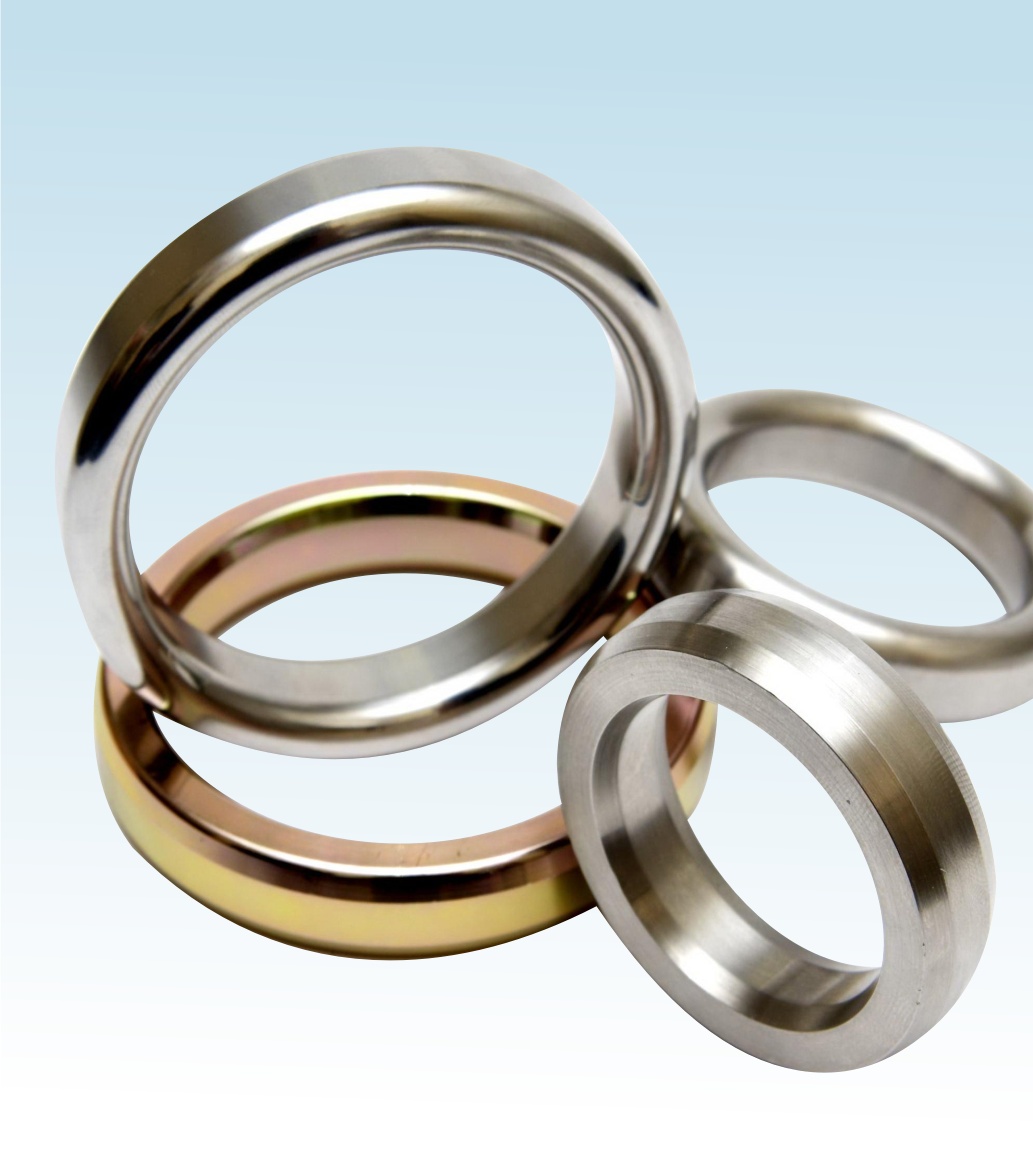

Кольца АРМКО



Являются металлическими прокладками, выполненными в виде плоских колец овального или восьмиугольного сечения, которые производятся из углеродистой либо коррозийно-стойкой стали с пониженным содержанием углерода. Такие прокладки предназначены для обеспечения отменной герметизации фланцевых соединений в жестких условиях высокого давления и температуры.



То есть, кольца АРМКО применяются в оборудовании, работающем в опасной среде, при температуре от -70°С до +600°С, а также давлении, колеблющемся от 6,3 МПа до 16 МПа. И, соответственно, используются в тех случаях, когда любые другие уплотнения неэффективны.



Причем, прокладки, имеющие восьмиугольное сечение, обеспечивают, несравненно, лучшее уплотнение, чем прокладки овального сечения, однако последние можно использовать вместе с фланцами, имеющими канавку круглой формы.



Естественно, что сфера применения данных элементов требует серьезного и ответственного подхода. Следовательно, для безопасного и бесперебойного рабочего процесса, необходимо, чтобы кольца АРМКО обладали отменным качеством. Обеспечить его может только надежный и проверенный временем производитель.

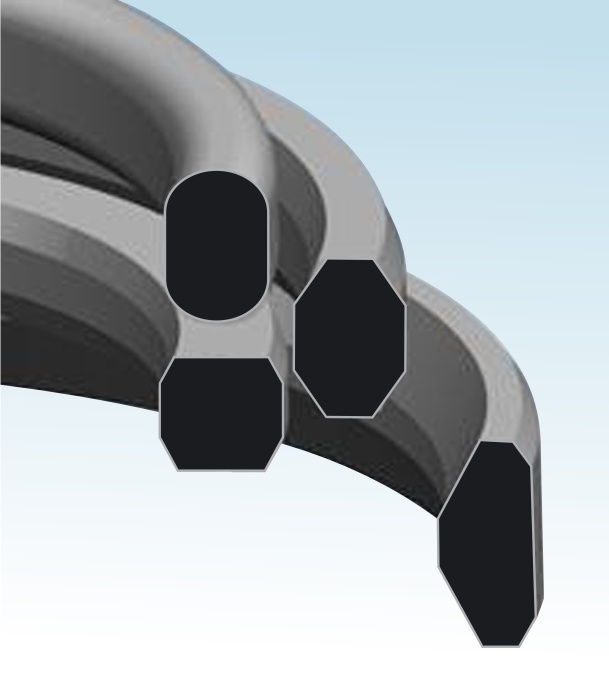

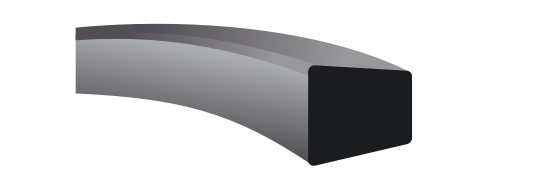

Цельнометаллические прокладки могут иметь как простой профиль поперечного сечения (прямоугольный), так и специальный (сферический, линзовый, овальный, восьмиугольный). Прокладки со специальным профилем устанавливаются только в таких фланцах, у которых уплотнительные поверхности приспособлены для их монтажа. Рабочие поверхности фланцев должны быть обработаны до шероховатости 1,6 мкм, повреждения рабочей поверхности недопустимы.



Прокладки цельнометаллические могут быть выполнены для фланцев по ГОСТ, ОСТ, по международным стандартам ISO, BS, ASME, ANSI, API, DIN, а также по чертежам заказчика или заводов-изготовителей оборудования.





 Примеры условных обозначений прокладок при заказе:



Пример условного обозначения прокладки типа 1 (овальная) на Dy 300 мм, Ру 160кгс/см2 из стали марки 08кп (ОСТ26-845-73):

Прокладка 1-300-160-08кп ОСТ 26-845-73



Пример условного обозначения прокладки типа 2 (восьмиугольная) на Dy 300 мм, Ру 160кгс/см2 из стали марки 08кп (ОСТ26-845-73):

Прокладка 2-300-160-08кп ОСТ 26-845-73



Пример условного обозначения прокладки типа 1 (овальная) на Dy 300 мм, Ру 6,3 МПа из стали марки 08кп (ОСТ 26.260.461-99):

Прокладка 1-300-6,3-1 ОСТ 26.260.461-99



Пример условного обозначения прокладки типа 2 (восьмиугольная) на Dy 300 мм, Ру 16,0 МПа из стали марки 08кп (ОСТ 26.260.461-99):

Прокладка 2-300-16,0-1 ОСТ 26.260.461-99
