Прокладки на зубчатом основании (ПЗУ)

ТУ У 26.8-34743542-002:2011



Прокладки фланцевые на зубчатом металлическом основании применяются для герметизации фланцевых соединений арматуры, трубопроводов, сосудов, аппаратов, а также их составных частей. Применяются в газовой, нефтеперерабатывающей, химической, нефтехимической, металлургической промышленности и энергетике при давлении до 50 МПа и температуре от -200 °C до +1100 °C в зависимости от материала основания и уплотнительного покрытия.

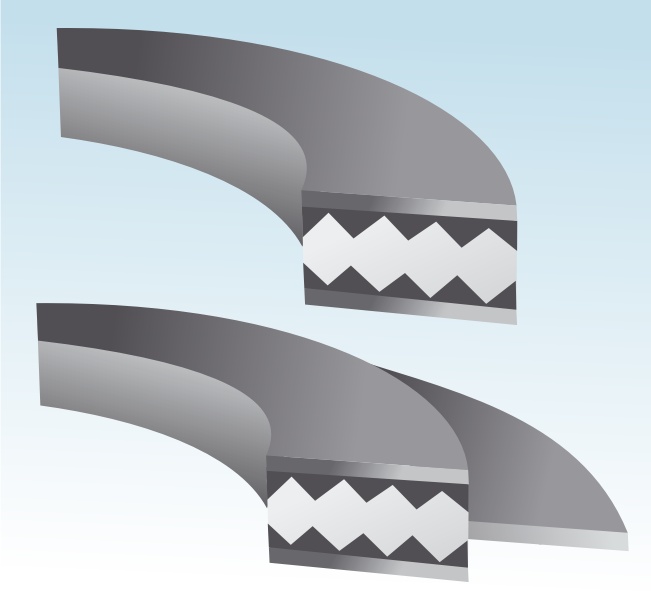

Прокладки ПЗУ представляют собой металлическое основание (как правило, нержавеющая сталь) с выполненными на нем с обеих сторон концентрическими зубцами и прокладочный материал (терморасширенный графит, PTFE, безасбестовый паронит) нанесенный на зубчатые поверхности основания. Мягкий уплотнительный материал способствует снижению усилий затяжки, в то время как зазубренная геометрия металлического основания вызывает концентрацию напряжения на пиках зубцов и увеличивает герметизирующие свойства. Профиль зубцов и толщина прокладочного материала выбраны таким образом, что в зажатом состоянии профиль прокладки состоит из чередующихся границ металла и наполнителя.



Прокладка на зубчатом основании особенно хорошо подходит для теплообменников и больших объектов, где нужны прокладки больших диаметров, так как прокладки других конструкций при больших диаметрах имеют непостоянные прокладочные характеристики и становятся хрупкими.



Прокладки могут использоваться и без покрытия, не теряя при этом своих уплотнительных свойств, но в таком случае есть риск повреждения фланцевых поверхностей при больших усилиях затяжки. Уплотнительный элемент позволяет защитить фланцевую поверхность от повреждений и увеличить уплотнительные свойства прокладки.



Марки прокладок на зубчатом основании и их обозначение по ТУ



Марка прокладки

(обозначение по ТУ)

Конструкция

Описание

Тип фланца

ПЗУ-1

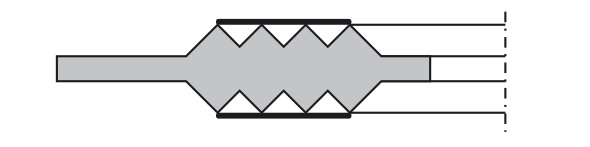

Зубчатое основание с внутренним и наружным ограничителями

Фланцы с плоскими уплотнительными поверхностями. Назначение ограничителей смотрите ниже

ПЗУ-1п

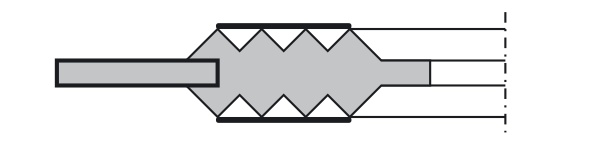

Зубчатое основание с внутренним и наружным (плавающим) ограничи-телями

ПЗУ-2

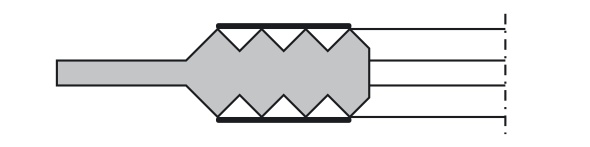

Зубчатое основание с наружным ограничителем

Фланцы с плоскими уплотнительными поверхностями. Наружный ограничитель центрирует прокладку на фланцевой поверхности

ПЗУ-2п



Зубчатое основание с наружным (плавающим) ограничителем

ПЗУ-3

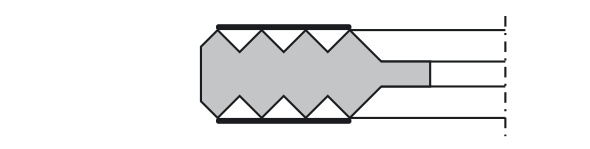

Зубчатое основание с внутренним ограничителем

Фланцы «выступ-впадина». Внутренний ограничитель служит для уменьшения турбулентности в кольцевой полости, препятствия скопления в ней мусора и грязи, а также для теплоотвода, если прокладка эксплуатируется при высоких температурах.

ПЗУ-4

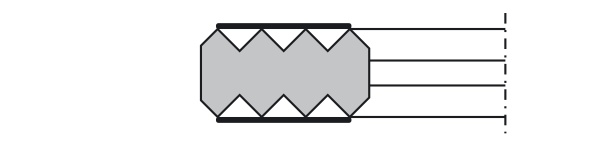

Зубчатое основание без ограни-чителей

Фланцы "шип-паз" и "выступ-впадина”



Металлическое основание является многоразовым. После разборки фланцевого соединения с основания удаляют старый уплотнительный слой и, если зубчатая поверхность не повреждена, покрывают ее новым уплотнительным слоем. Возможность многократного применения прокладки очень важна в тех случаях, когда стоимость основания высока (монель или другие специальные материалы).



Максимальные температуры применения материалов, из которых изготавливается прокладка на зубчатом основании, приведены ниже:





Материал основания

Максимальная температура, °С

Нержавеющая сталь

+535 - +870*

Углеродистая сталь

+535

Латунь

+260

Медь

+315

Алюминий

+425

Монель

+815

Никель

+760

Инконель

+1100

* в зависимости от марки нержавеющей стали



Прокладочный материал

Максимальная температура, °С

Терморасширенный графит

+650

Фторопласт (PTFE, Teflon)

+260

Безасбестовый паронит

+175 - +400*

Керамика

+1100

* в зависимости от марки безасбестового паронита



Толщина прокладки измеряется высотой зубцов.



По согласованию с заказчиком, для изготовления прокладок ПЗУ, допускается применение нестандартных материалов уплотнительных листов и материалов оснований. При этом в условное обозначение прокладки, вместо обозначений материала основания и/или материала уплотнительного слоя, вводится марка металла и/или наименование уплотнительного листа или их международные торговые марки.



Прокладки могут быть выполнены для фланцев по ГОСТ, ОСТ, по международным стандартам ISO, ASME, ANSI, API, DIN.

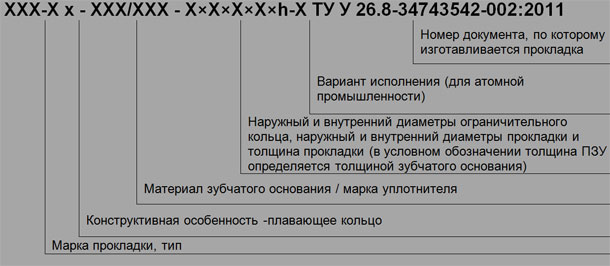

Структура условных обозначений прокладок ПЗУ по ТУ У 26.8-34743542-002:2011







Примеры условных обозначений прокладок при заказе:

Прокладка на зубчатом основании 08Х18Н10 с уплотнителем марки ЛГН, наружным диаметром 1400 мм, внутренним – 1350 мм, толщиной 4 мм с наружным ограничительным кольцом Dнар равным 1450 мм, внутренним ограничительным кольцом Dвн равным 1330 мм:

ПЗУ-1 – 08Х18Н10/ЛГН – 1450х1400х1350х1330х4, ТУ У 26.8-34743542-002:2011

Прокладка на зубчатом основании из стали 3, с уплотнителем марки ЛГН, наружным диаметром 100 мм, внутренним - 50 мм, толщиной 4 мм, с наружным плавающим ограничительным кольцом Dнар равным 150 мм:

ПЗУ-2п – Ст3/ЛГН – 150х100х50х4, ТУ 26.8-34743542-002:2011

Прокладка на зубчатом основании из стали 08Х18Н10 без ограничительных колец, с уплотнителем марки Ф-4 ТУ 6-05-810-88, наружным диаметром 100 мм, внутренним - 50 мм, толщиной 4 мм:

ПЗУ-4 – 08Х18Н10/Ф-4 – 100х50х4, ТУ У 26.8-34743542-002:2011

Если прокладка ПЗУ имеет конструкцию не указанную в таблице марок, имеет перемычки для теплообменников, отверстия под болты и т.п., то такая прокладка изготавливается по чертежу. В условном обозначении такой прокладки вместо геометрических размеров указывается номер чертежа.
