Прокладки для стекол водоуказательных приборов (ВУК)

 ТУ У 26.8-34743542-002:2011

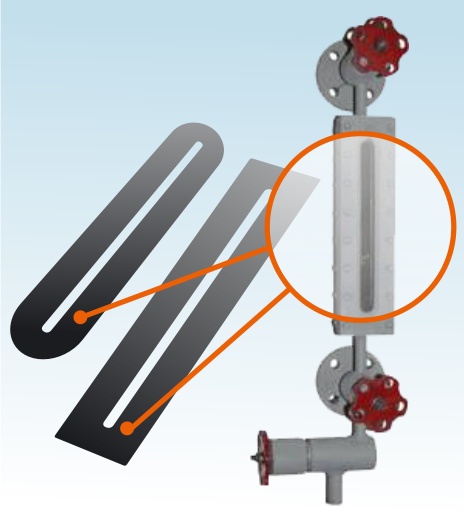

Прокладки для стекол водоуказательных приборов ВУК изготавливаются из армированного графитового листа ЛГА/П. Прокладки предназначены для герметизации разъемных соединений указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах для жидких сред при давлениях до 14 МПа и температурах от -200°C до +650°C в зависимости от условий эксплуатации.



Структура обозначения прокладок ВУК для заказа аналогична структуре обозначения прокладок из терморасширенного графита (ПВЛ), но вместо размера прокладки указывается номер чертежа.



Стандартные размеры прокладок ВУК



Номер чертежа

Размеры, мм

Номер чертежа

Размеры, мм

Номер чертежа

Размеры, мм

Номер чертежа

Размеры, мм

ВУК.001

113х28R*S (97х15R)

ВУК.023

160х28R*S (134х6R)

ВУК.045

200х30*S (190х5R)

ВУК.067

250х34*S (230х18R)

ВУК.002

115х34R*S (97х15R)

ВУК.024

160х29*S (140х5)

ВУК.046

200х40*S (140х5R)

ВУК.068

250х34R*S (230х18R)

ВУК.003

130х28R*S (116х9R)

ВУК.025

160х29*S (140х9R)

ВУК.047

210х37*S (130х14R)

ВУК.069

250х35R*S (230х14R)

ВУК.004

132х46R*S (97х19R)

ВУК.026

160х30*S (130х3R)

ВУК.048

210х40*S (140х4R)

ВУК.070

250х35R*S (220х10)

ВУК.005

140х34R*S (122х16R)

ВУК.027

160х30*S (120х3R)

ВУК.049

218х28*S (190х5R)

ВУК.071

250х36R*S (231х7)

ВУК.006

140х35R*S (100х5R)

ВУК.028

160х30*S (140х5)

ВУК.050

220х24*S (190х5R)

ВУК.072

253х36R*S (233х16R)

ВУК.007

156х26R*S (122х4R)

ВУК.029

160х30R*S (140х10R)

ВУК.051

220х28*S (190х5R)

ВУК.073

260х45*S (190х5)

ВУК.008

160х24*S (125х4R)

ВУК.030

160х30*S (130х8)

ВУК.052

220х29*S (190х5R)

ВУК.074

270х30*S (250х5R)

ВУК.009

160х24*S (130х5R)

ВУК.031

160х30R*S (140х5R)

ВУК.053

220х29*S (180х3R)

ВУК.075

279х33,5R*S (262х16,5R)

ВУК.010

160х24*S (136х4R)

ВУК.032

160х30*S (140х6)

ВУК.054

220х30R*S (200х15R)

ВУК.076

280х28*S (256х3R)

ВУК.011

160х24*S (135х7R)

ВУК.033

160х35R*S (118х5R)

ВУК.055

220х34*S (180х10)

ВУК.077

280х30R*S (264х14R)

ВУК.012

160х25*S (140х5)

ВУК.034

162х30*S (120х3R)

ВУК.056

220х34*S (185х5R)

ВУК.078

280х34*S (255х15R)

ВУК.013

160х24,5*S (140х5R)

ВУК.035

162х30R*S (120х3R)

ВУК.057

220х34R*S (190х5R)

ВУК.079

280х34R*S (260х15R)

ВУК.014

160х26R*S (115х3R)

ВУК.036

166х30*S (140х5R)

ВУК.058

220х34R*S (190х15R)

ВУК.080

280х35R*S (260х15R)

ВУК.015

160х27R*S (135х3)

ВУК.037

170х26*S (140х5)

ВУК.059

220х35*S (120х5R)

ВУК.081

320х34*S (295х15R)

ВУК.016

160х28*S (130х5)

ВУК.038

170х33R*S (142х9R)

ВУК.060

220х35*S (185х5R)

ВУК.082

320х34R*S (290х15R)

ВУК.017

160х28*S (130х3R)

ВУК.039

170х34R*S (138х5R)

ВУК.061

230х35R*S (185х8R)

ВУК.083

320,5х34,5R*S (290х15R)

ВУК.018

160х28*S (134х3R)

ВУК.040

180х30,5*S (150х5R)

ВУК.062

230х40*S (190х5)

ВУК.084

340х30R*S (324х14R)

ВУК.019

160х28*S (136х3R)

ВУК.041

180х35*S (140х5)

ВУК.063

248х30R*S (232х14R)

ВУК.085

340х34*S (315х15R)

ВУК.020

160х28*S (140х5)

ВУК.042

185х30*S (135х4R)

ВУК.064

250х30R*S (230х18R)

ВУК.086

340х34R*S (310х15R)

ВУК.021

160х28*S (140х5R)

ВУК.043

190х34R*S (135х15R)

ВУК.065

250х34*S (200х10)

ВУК.087

340х35R*S (322х18R)

ВУК.022

160х28R*S (140х5R)

ВУК.044

200х28*S (160х5)

ВУК.066

250х34*S (225х15R)

ВУК.088

420х35R*S (400х15R)



Толщина прокладок (S) может быть: 1,0 мм и 2,0 мм.



По согласованию с заказчиком размер прокладок может отличаться от размеров указанных в таблице.



Примеры условных обозначений прокладок при заказе:

Прокладка для указателя уровня, армированная перфорированной нержавеющей стальной фольгой, длиной 250 мм, шириной 34 мм, толщиной 2,0 мм, закругленная, с пазом длиной 225 мм и шириной 15 мм:

ПВЛ-4 – ЛГА/П – чертеж ВУК.066, ТУ У 26.8-34743542-002:2011

Прокладка для указателя уровня, армированная перфорированной нержавеющей стальной фольгой, длиной 200 мм, шириной 28 мм, толщиной 2,0 мм, прямоугольная, с пазом длиной 160 мм и шириной 5 мм:

ПВЛ-4 – ЛГА/П – чертеж ВУК.044, ТУ У 26.8-34743542-002:2011
