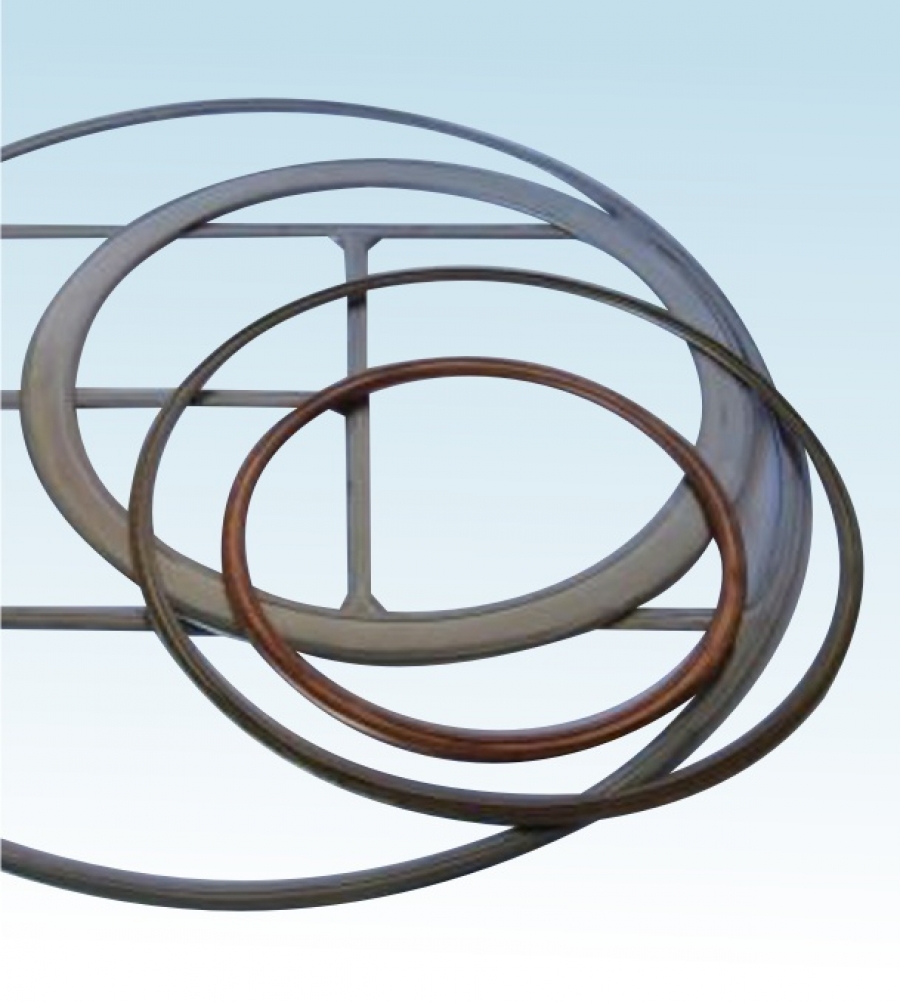

Прокладки завальцованные в металлическую оболочку (ПЗВ)

ТУ У 26.8-34743542-002:2011



Прокладки фланцевые завальцованные в металлическую оболочку применяются для герметизации фланцевых соединений арматуры, трубопроводов, сосудов, аппаратов, а также их составных частей в газовой, нефтеперерабатывающей, химической, нефтехимической, металлургической отраслях промышленности и энергетике.

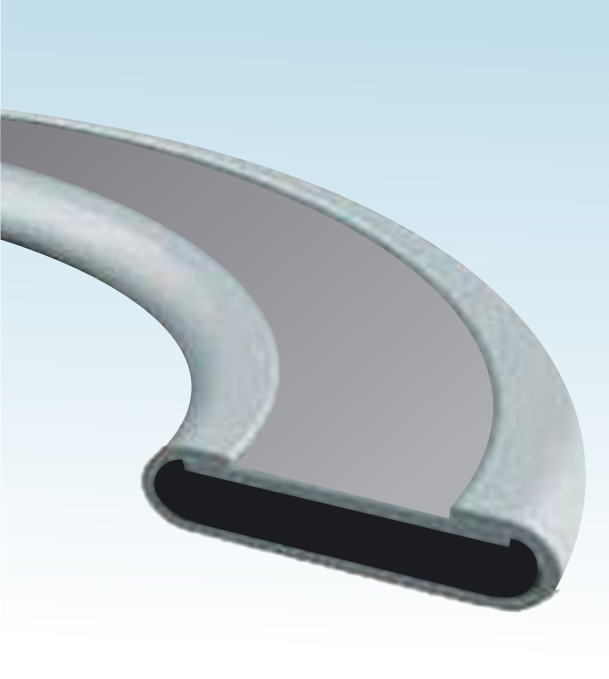

Конструктивно прокладки представляют из себя уплотнительный материал (терморасширенный графит, фторопласт, безасбестовый паронит и др. прокладочные материалы) в оболочке из тонкого и мягкого металла (нержавеющая сталь, углеродистая сталь, алюминий, монель, никель, инконель, титан, медь).



Комбинируя материал металлической оболочки и внутренней прокладки можно использовать данную прокладку в широком диапазоне температур и рабочих сред. Однако следует учитывать, что эластичные и упругие свойства этих прокладок ограничены. Для применения данных прокладок требуется хорошая обработка фланцевых поверхностей и их параллельное взаимное расположение.



Марки прокладок завальцованных в металлическую оболочку и их обозначение по ТУ

Марка прокладки (обозначение по ТУ)

Описание конструкции



ПЗВ-1

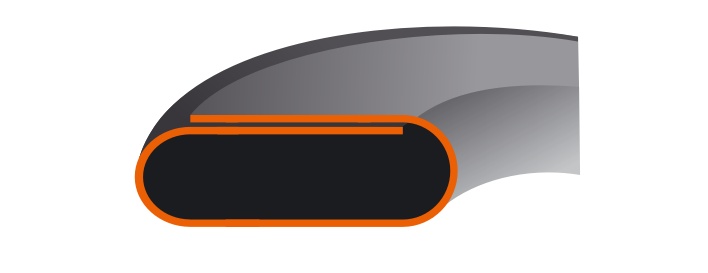

Уплотнитель заключен в оболочку, изготовленную из двух полос металла (наиболее распространенный вариант изготовления)

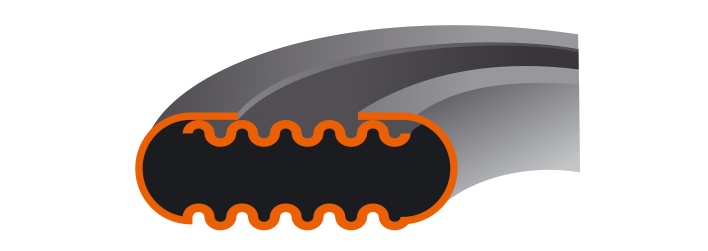

ПЗВ-2

Уплотнитель заключен в оболочку, изготовленную из двух полос металла гофрированной формы, которые способствуют большей упругости прокладки

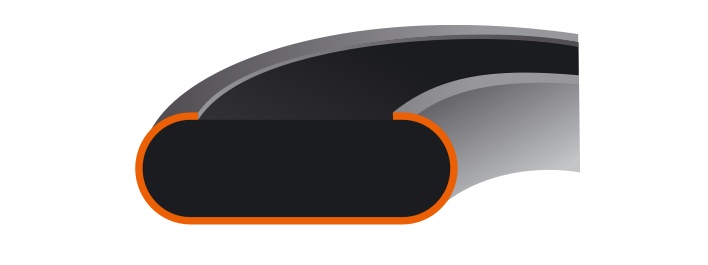

ПЗВ-3

Уплотнитель заключен в оболочку, изготовленную из одной полосы металла. Прокладка имеет открытую контактную поверхность и применяется для фланцев с узкой шириной уплотнительной поверхности (минимум 6,4 мм) для работы при низких рабочих давлениях





ПЗВ-4

Уплотнитель заключен в оболочку, изготовленную из одной полосы металла. Оболочка прокладки накрывает уплотнитель внахлест. Такие прокладки так же применяются для фланцев с узкой шириной уплотнительной поверхности (минимум 6,4 мм) для работы при низких рабочих давлениях

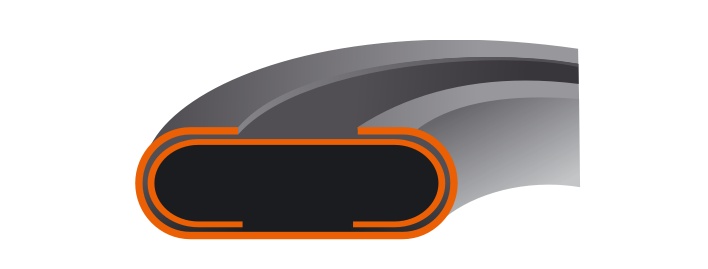

ПЗВ-5

Уплотнитель заключен в оболочку, изготовленную из двух полос металла, замки которых расположены противоположно друг другу. Такая конструкция удобна при монтаже прокладки и применяется при высоких давлениях рабочей среды







Максимальное давление рабочей среды – 10 Мпа.



Максимальная температура рабочей среды – от -200°С до 1000°С (в зависимости от материала оболочки и материала наполнителя):



Материал основания

Максимальная температура, °С

Нержавеющая сталь

+535 - +870*

Углеродистая сталь

+535

Латунь

+260

Медь

+315

Алюминий

+425

Монель

+815

Никель

+760

Инконель

+1100

* в зависимости от марки нержавеющей стали



Прокладочный материал

Максимальная температура, °С

Терморасширенный графит

+650

Фторопласт (PTFE, Teflon)

+260

Безасбестовый паронит

+175 - +400*

Керамика

+1100

* в зависимости от марки безасбестового паронита



При выборе материала уплотнения для фланцевого соединения, необходимо учитывать много факторов. Самые важные из них - это рабочая температура и давление, вид уплотняемой среды и конструкция фланцевого соединения. Важны также другие факторы, влияющие на эффективность уплотнения, например цикличность работы, механические вибрации, точность монтажа или техническое состояние фланцев.



По согласованию с заказчиком, для изготовления прокладок ПЗВ, допускается применение нестандартных материалов оболочек и уплотнительных листов. При этом в условное обозначение прокладки, вместо обозначений материала оболочки и/или материала уплотнительного наполнителя, вводится марка металла и/или наименование уплотнительного листа или их международные торговые марки.

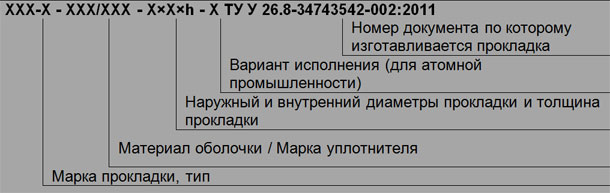

Структура условных обозначений прокладок ПВЛ по ТУ У 26.8-34743542-002:2011





Если прокладка ПЗВ имеет нестандартную конструкцию либо перемычки для теплообменников (приварные к основной прокладке или интегрированные с ней по радиусному сопряжению), то такие прокладки изготавливаются по чертежу. В условном обозначении такой прокладки вместо геометрических размеров указывается номер чертежа.



Примеры условных обозначений прокладок при заказе:

Прокладка завальцованная тип 1, материал оболочки 08Х18Н10, уплотнитель – лист из терморасширенного графита неармированный (ЛГН), наружным диаметром 1000 мм, внутренним -950 мм, толщиной 4 мм:

ПЗВ-1 – 08Х18Н10/ЛГН – 1000х950х4, ТУ У 26.8-34743542-002:2011

Прокладка завальцованная тип 2, материал оболочки – медь, уплотнитель – лист из терморасширенного графита неармированный (ЛГН), выполненная по чертежу 120.1015.990:

ПЗВ-2 – Медь/ЛГН – 120.1015.990, ТУ У 26.8-34743542-002:2011

Прокладка завальцованная тип 3, материал оболочки – Сталь20, уплотнитель – лист из терморасширенного графита неармированный (ЛГН), наружным диаметром 560 мм, внутренним – 500 мм, толщиной 2 мм:

ПЗВ-3 – Сталь20/ЛГН – 560х500х2, ТУ У 26.8-34743542-002:2011

Прокладка завальцованная тип 4, материал оболочки Сталь 08Х18Н10Т, уплотнитель марки ЛГА/П, наружным диаметром 760 мм, внутренним - 700 мм, толщиной 3 мм:

ПЗВ-4 – 08Х18Н10Т/ЛГА/П – 760х700х3, ТУ У 26.8-34743542-002:2011

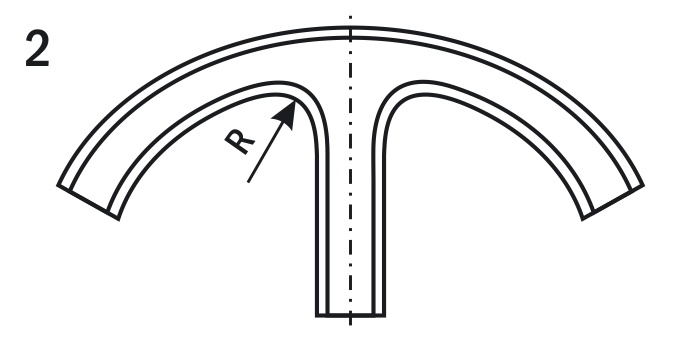

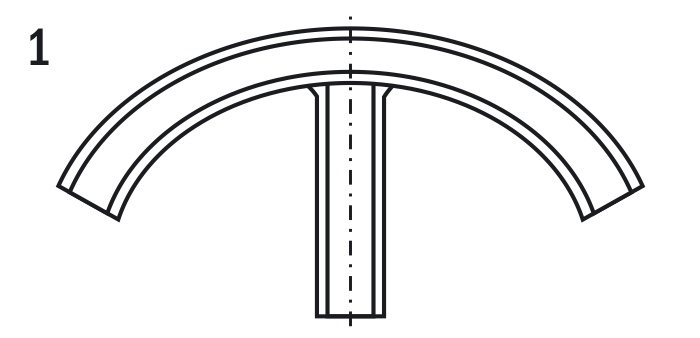

Прокладки фланцевые завальцованные в металлическую оболочку наиболее широко применяются для уплотнения фланцевых соединений теплообменников, автоклавов, реакторов, бойлеров и т. д. Широкое применений данной прокладки обусловлено тем, что ее можно изготовить вместе с уплотнительными перемычками различной конфигурации и геометрических размеров. Перемычки могут быть двух типов: 1) сварные; 2) интегрированные.



Прокладки завальцованные в металлическую оболочку могут быть выполнены для фланцев по ГОСТ, ОСТ, по международным стандартам ISO, ASME, ANSI, API, DIN, а также по чертежам заказчика или заводов-изготовителей оборудования.
